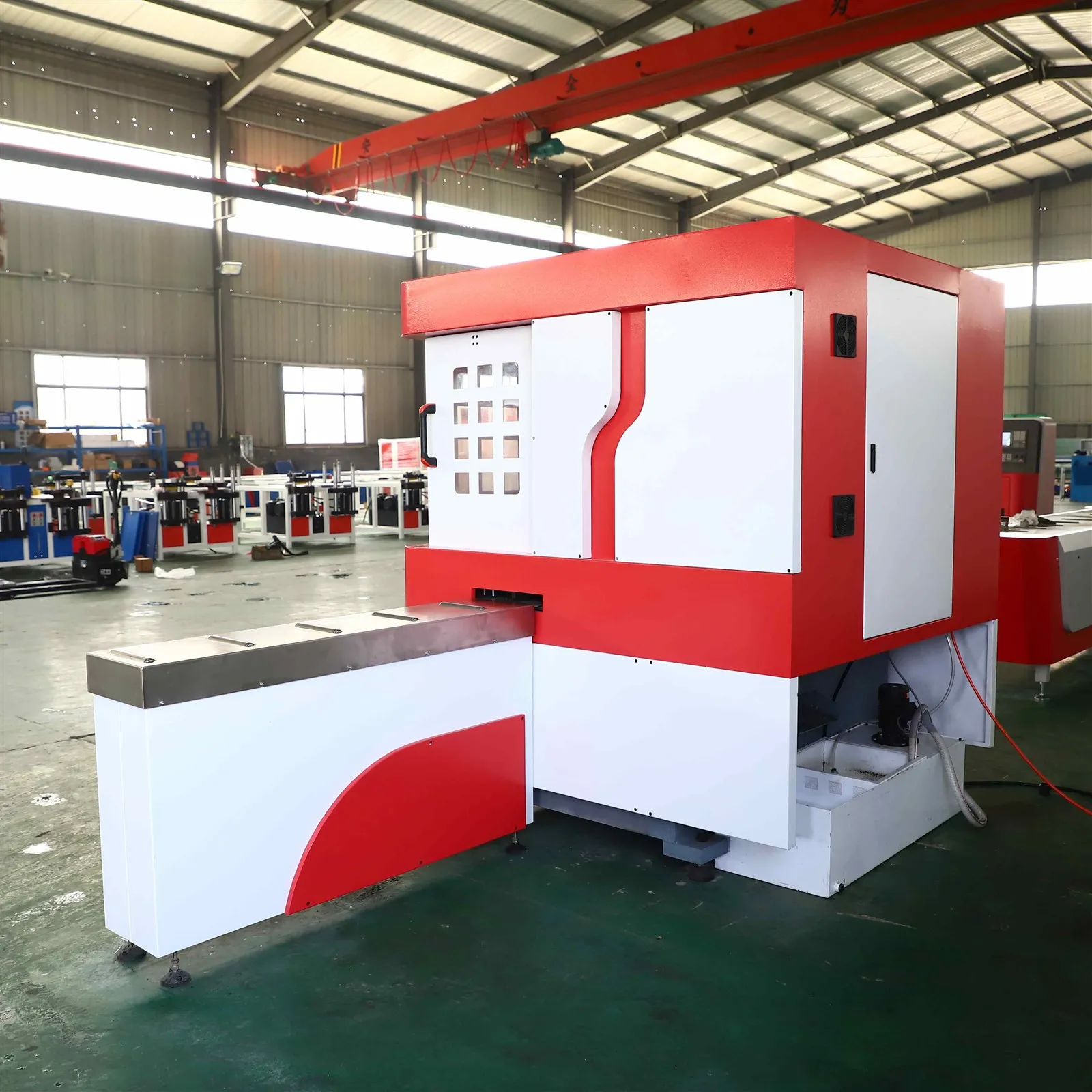

सीएनसी बसबार चम्फरिंग मशीन

2,मुख्य तकनीकी पैरामीटर

जिनान लीडरफेंग मशीनरी कंपनी लिमिटेड

3, मुख्य विन्यास

4, मुख्य प्रदर्शन और संरचनातुरल विशेषताएँ।

1) इस मशीन का उपयोग 10 मिमी से कम या बराबर मोटाई, 200 मिमी से कम या बराबर चौड़ाई और 250 मिमी से अधिक या बराबर लंबाई वाले वृत्ताकार बसबार के शीर्ष की वृत्ताकार मशीनिंग के लिए किया जाता है।

2) संसाधित वर्तमान बसबार आर्क सिर के आकार के अनुसार, का प्रकार

बसबार आर्क हेड को नियंत्रित इंटरफ़ेस में मॉडलिंग और तय किया जाता है। वर्तमान मानक प्रकार:

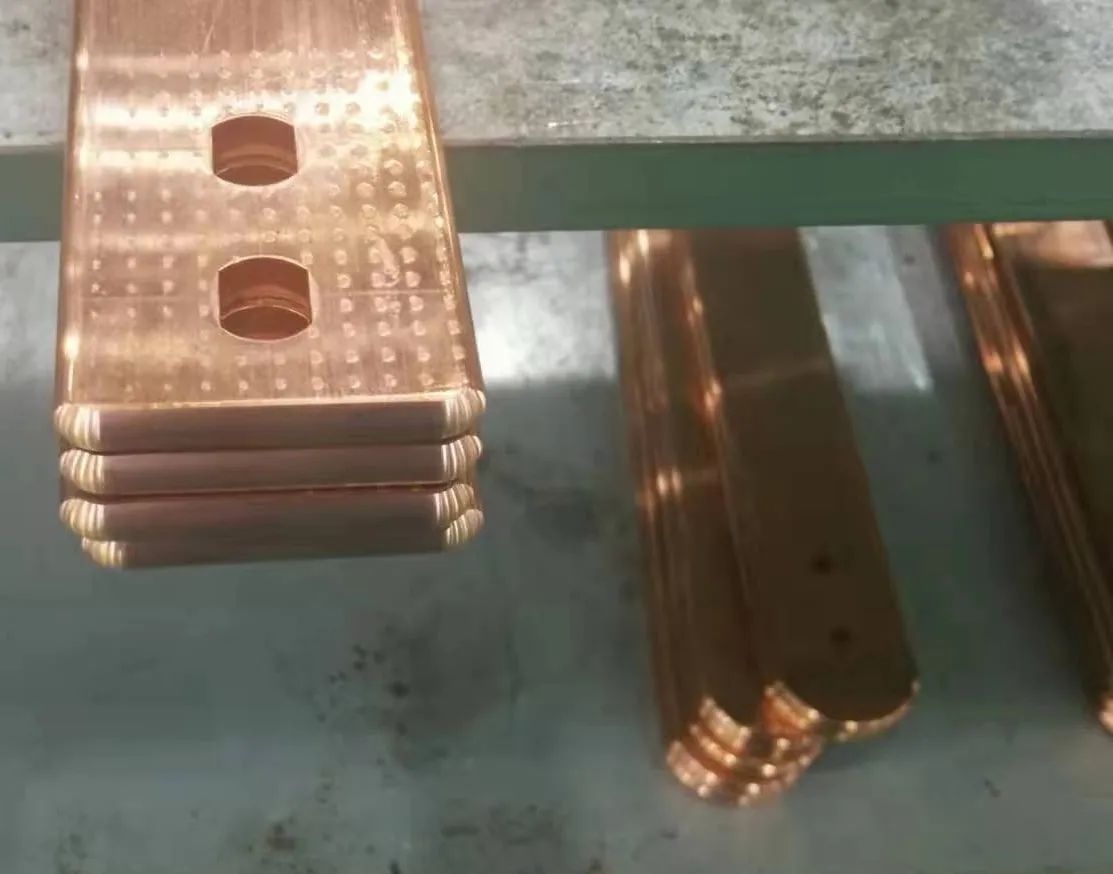

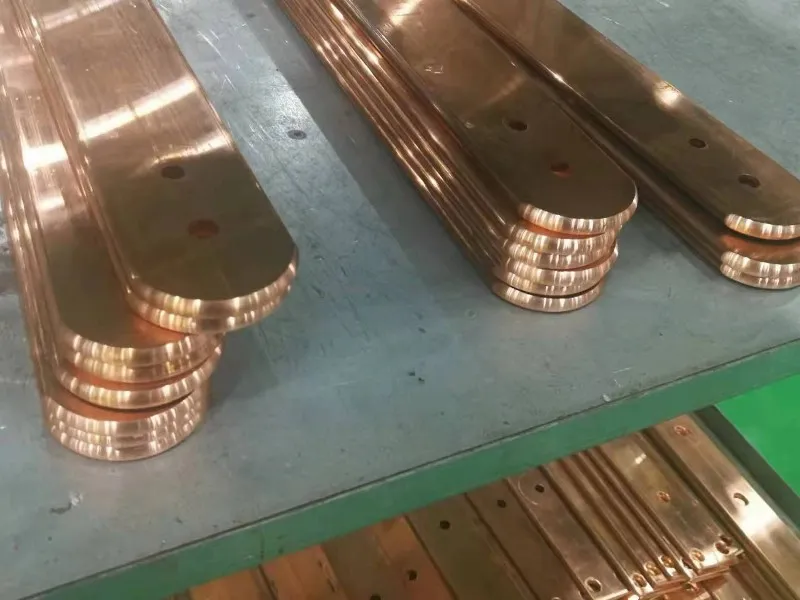

1. R पंक्ति की चौड़ाई का आधा है और सीधे रूप से परिवर्तित होता है।

2. R पंक्ति चौड़ाई के आधे से कम है, R+ सीधा खंड + R संक्रमण। 3. चम्फर मोड संक्रमण

3) यह फिक्सचर, इसकी विशेषताओं के लिए स्वचालित केंद्रित प्रौद्योगिकी को अपनाता है।

बसबार पंक्ति, ताकि इंडेंटर को उचित तनाव बिंदु पर बेहतर ढंग से दबाया जा सके, कार्य टुकड़ा आयोजित किया जाता है, और क्लैम्पिंग स्वचालित है।

4) प्रेशर हेड एक सुपरचार्जर संरचना का उपयोग करता है जिससे कार्य टुकड़े की क्लैम्पिंग अधिक स्थिर हो जाती है और मशीनिंग सतह का प्रभाव बेहतर होता है

5) बस बार की विशेषताओं के अनुसार, वेल्डिंग बॉडी विशेष रूप से है

प्रसंस्करण की कठोरता और सटीकता को बढ़ाने के लिए धुरी और गाइड रेल के आकार को बढ़ाने के लिए डिज़ाइन किया गया है।

X और Y अक्ष का उपयोग विभिन्न प्रक्रियाओं के लिए एक साथ किया जा सकता है

प्रक्षेप पथ। Z दिशा में, प्रारंभिक ठीक-ट्यूनिंग और देर से हस्तक्षेप के बिना एक बार समायोजन के लिए विभिन्न पंक्ति मोटाई के अनुसार उपयुक्त उपकरण का चयन किया जाता है।

उपकरण अंतरराष्ट्रीय मानक BT40 उपकरण संभाल को गोद ले, और स्वचालित उपकरण हैंडलिंग डिवाइस के साथ सुसज्जित है, जो उपकरण परिवर्तन सरल और तेजी से बनाता है।

6) बस बार की विशेषताओं के अनुसार, मशीन उच्च परिशुद्धता गेंद पेंच और रैखिक गाइड रेल का उपयोग करती है, और उच्च लोड बड़े गाइड रेल और गेंद पेंच को गोद लेती है और
