इसका मुख्य कार्य विभिन्न विशिष्टताओं वाले तांबे और एल्यूमीनियम बसबारों को संसाधित करना है।

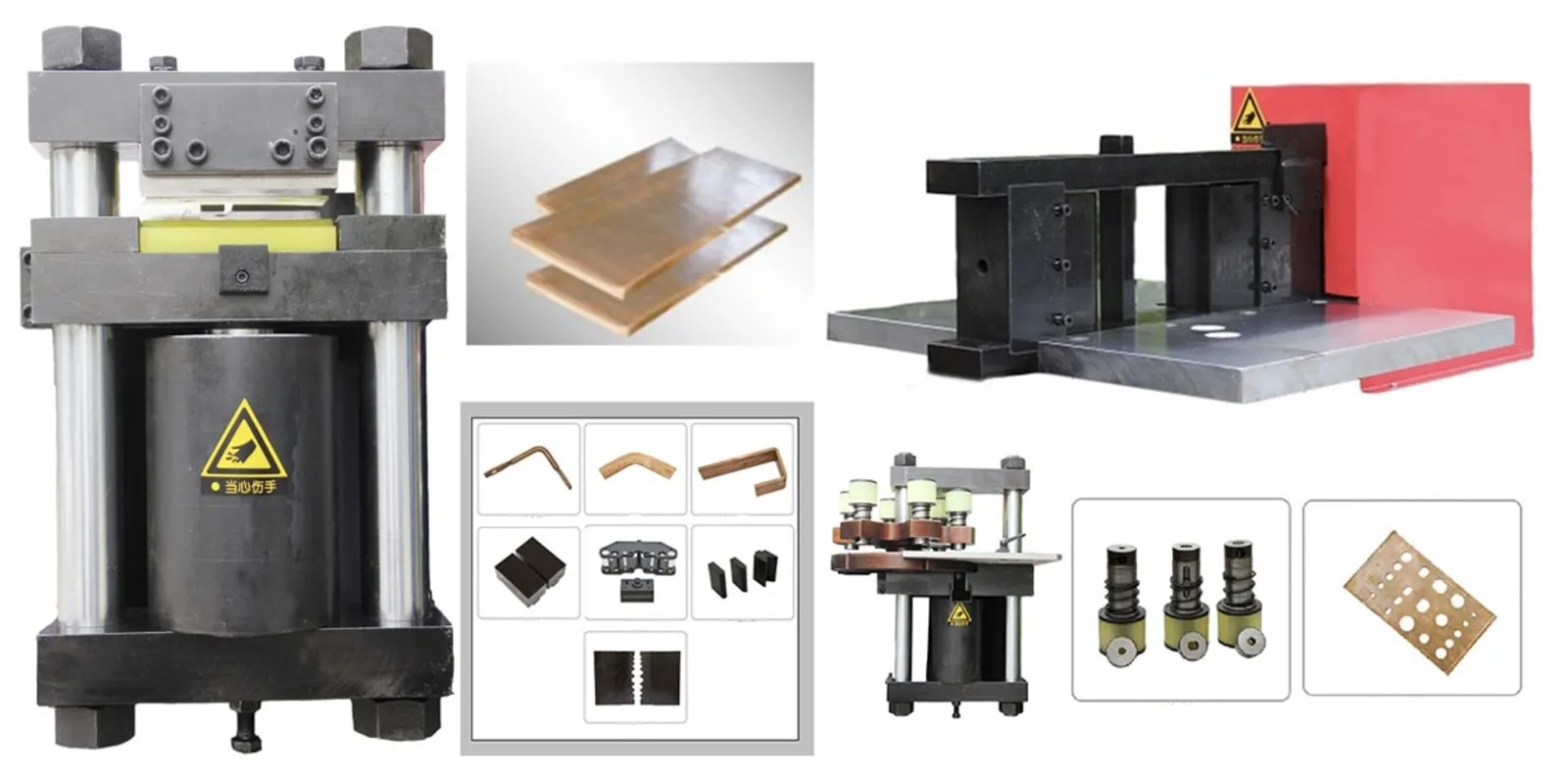

1. कतरनी स्टेशन एक डबल-स्तंभ संरचना को अपनाता है, और कतरनी संरचना में एक चिकनी कटौती, कोई अपशिष्ट, कोई गड़गड़ाहट और कोई ढह कोण नहीं है।
2. पंचिंग स्टेशन एक छह-स्थिति टर्नटेबल को अपनाता है, और टर्नटेबल एक अभिन्न प्रसंस्करण हिस्सा है, जो ऊपरी और निचले मरने के पूर्ण केंद्रीकरण को सुनिश्चित करता है, मरने की सांद्रता में सुधार करता है, और मरने के सेवा जीवन में काफी सुधार करता है।
3. झुकने स्टेशन एक खुली झुकने संरचना को अपनाता है, जो प्रसंस्करण के दौरान इसे अधिक सुविधाजनक और लचीला बनाता है।
4. झुकने स्टेशन एकीकृत प्रसंस्करण के लिए एक डबल कार्यक्षेत्र 60 मिमी स्टील प्लेट को गोद लेता है, जो पारस्परिक गैर-हस्तक्षेप की सही भावना का एहसास करता है।
5. मशीन के तीन कार्य स्टेशन एक-दूसरे को प्रभावित किए बिना एक ही समय में काम कर सकते हैं, जिससे कार्य कुशलता में काफी सुधार होता है।
6. हाइड्रोलिक तेल टैंक को 5 मिमी मोटी स्टील प्लेट के साथ वेल्डेड किया जाता है और फॉस्फेट किया जाता है, ताकि लंबे समय तक उपयोग के बाद हाइड्रोलिक तेल खराब न हो।
विद्युत प्रणाली में बसबार मशीन की क्या भूमिका है?
विद्युत संचरण: मुख्य प्रवाहकीय घटक के रूप में, यह विद्युत संयंत्र से विभिन्न सबस्टेशनों और विद्युत उपभोग करने वाले उपकरणों तक विद्युत संचारित करता है।
शक्ति वितरित करें: विभिन्न भारों की आवश्यकताओं को पूरा करने के लिए विभिन्न शाखाओं में सुविधाजनक रूप से शक्ति वितरित करें।
विश्वसनीयता में सुधार: कनेक्शन बिंदुओं को कम करें, विफलता की संभावना को कम करें, और बिजली प्रणाली की विश्वसनीयता में सुधार करें।
रखरखाव को सुविधाजनक बनाएं: सिस्टम रखरखाव और ओवरहाल को अधिक सुविधाजनक बनाएं।
अच्छी ग्राउंडिंग प्रदान करें: विद्युत प्रणाली का सुरक्षित संचालन सुनिश्चित करें।
सिस्टम स्थिरता बढ़ाएँ: बिजली प्रणाली के स्थिर संचालन को बनाए रखने में सहायता करें।
वायरिंग को सरल बनाएं: लाइन की जटिलता को कम करें और सिस्टम के समग्र सौंदर्य में सुधार करें।
क्षमता विस्तार की आवश्यकताओं के अनुकूल होना: भविष्य में विस्तार और उन्नयन के लिए सुविधा प्रदान करना।
इन्सुलेशन प्रदर्शन में सुधार: ऑपरेटरों और उपकरणों की सुरक्षा सुनिश्चित करें।
बिजली की हानि कम करें: बिजली संचरण दक्षता में सुधार करें और ऊर्जा की बर्बादी कम करें।
उपकरण पैरामीटर :
|
बसबार मशीन मॉडल |
एलडीएफएमएक्स-303ईएसके |
एलडीएफएमएक्स-503ईएसके |
एलडीएफएमएक्स-803ईएसके |
|
|
छिद्रण |
अधिकतम पंचिंग बल (केएन) |
300 |
500 |
800 |
|
छिद्रण व्यास रेंज (मिमी) |
Ø4.3-Ø30 |
Ø4.3-Ø36 |
Ø4.3-Ø36 |
|
|
अधिकतम मोटाई (मिमी) |
12 |
16 |
20 |
|
|
अधिकतम चौड़ाई (मिमी) |
160 |
260 |
300 |
|
|
कर्तन/ काट रहा है |
अधिकतम कतरनी मोटाई (एमएम) |
12 |
16 |
20 |
|
अधिकतम कतरनी चौड़ाई (मिमी) |
160 |
260 |
300 |
|
|
अधिकतम काटने वाला बल (KN) |
500 |
800 |
800 |
|
|
ऊर्ध्वाधर झुकाव |
अधिकतम मोटाई (मिमी) |
10 |
10 |
10 |
|
अधिकतम चौड़ाई (मिमी) |
100 |
100 |
100 |
|
|
क्षैतिज झुकाव |
अधिकतम चौड़ाई (मिमी) |
12 |
16 |
20 |
|
अधिकतम चौड़ाई (मिमी) |
150 |
260 |
300 |
|
| अधिकतम झुकने वाला बल (KN) | 300 | 500 | 800 | |
|
घुमाव झुकना |
अधिकतम मोटाई (मिमी) |
12 |
16 |
20 |
|
अधिकतम चौड़ाई (मिमी) |
160 |
260 |
300 |
|
|
बाहरी आयाम |
बाहरी आयाम |
1890*1350*1400 |
1925*1560*1490मिमी |
2050*1600*1650मिमी |
|
शक्ति |
शक्ति |
3 x 4 किलोवाट |
3 x 5.5 किलोवाट |
3 x 7.5 किलोवाट |
|
सीएनसी परिशुद्धता |
झुकने की सटीकता |
±1 डिग्री |
±1 डिग्री |
±1 डिग्री |
|
दोहराए जाने वाले झुकने की परिशुद्धता |
±0.3 डिग्री |
±0.3 डिग्री |
±0.3 डिग्री |
|
